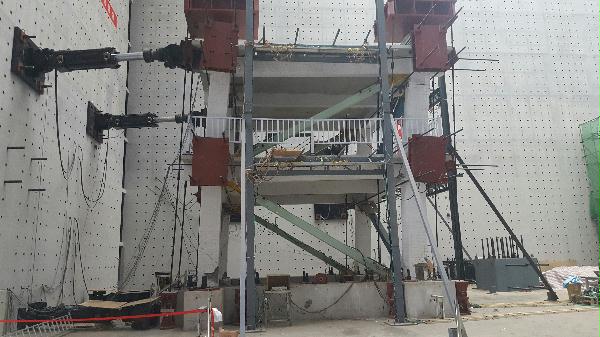

整体照片

加载作动器

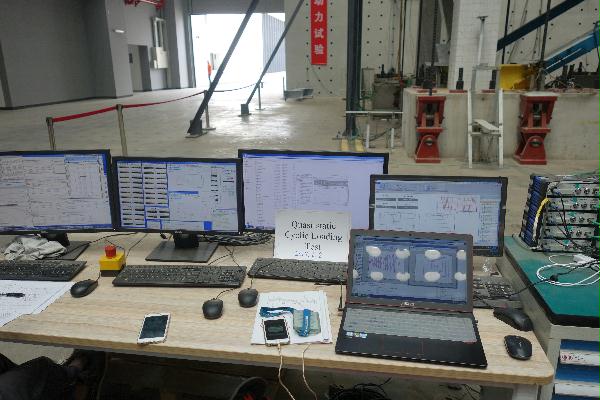

控制系统

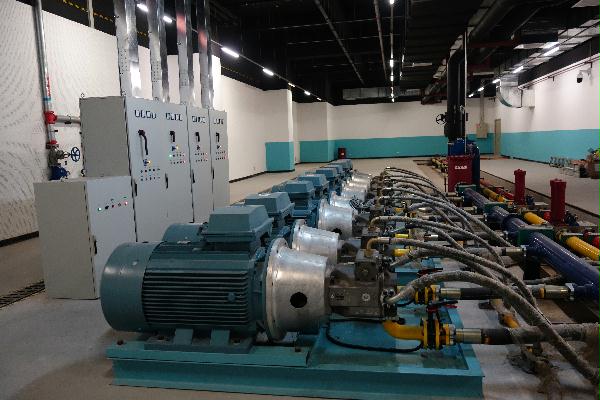

     油源管路

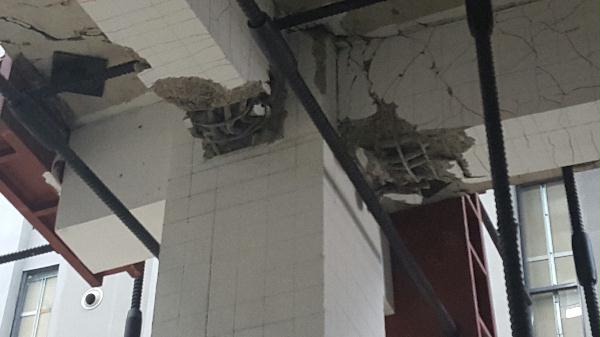

梁端破坏

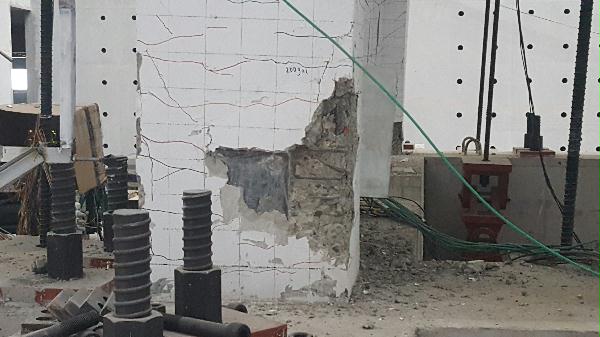

柱端破坏

经过三个月紧张工作，截至2017年6月22日，中国建筑技术中心大型工程结构试验室反力墙反力地板试验区液压与控制加载系统二层足尺框架验收试验圆满完成。

该验收试验为8层含屈曲约束支撑（BRB）框架双向足尺拟动力、拟静力试验，其中底部两层为试验子结构。试验过程中，最多采用4台控制器联合控制8套作动器对结构进行水平及转角的协调加载。依次完成8度区小震、中震、大震及9度区大震等子结构拟动力试验，最后完成层间位移角达1/20拟静力试验直至试件严重破坏结束。

通过本次验收试验，完成了对反力墙反力地板试验区液压与控制加载系统的作动器性能、多控制器协调加载、拟动力、拟静力试验软件等的初步验收工作。该试验是国内首例双向二层足尺结构拟动力试验，该试验的圆满完成，极大的提高了中国建筑技术中心土木工程试验技术水平，标志着中国建筑技术中心土木工程试验技术水平已处于国内领先水平。

中国建筑技术中心大型反力墙反力地板加载系统可广泛应用于预制装配式建筑技术的试验研究，为预制装配式建筑在高烈度地震地区的广泛推广提供技术支撑。
